آموزش برنامهریزی ریسه بلوطی (فول کالر) + دانلود نرمافزار LED Edit
فوریه
خرید ریسه بلوطی فول کالر تنها نیمی از راه است. اگر ریسههای شما فقط چند رنگ ساده را تکرار میکنند و خبری از آن رقص نورهای جذاب و افکتهای متنی که در پاساژهای بزرگ میبینید نیست، مشکل از ریسه نیست؛ مشکل از برنامه کنترلر است.
در این راهنمای تخصصی از آوانور آریا، یاد میگیرید چطور با استفاده از نرمافزار LED Edit و تنظیم کنترلر T1000 (یا مدلهای جدیدتر ۲۰۲۶)، هر طرح و انیمیشنی که دوست دارید را روی تابلوها و تونلهای نوری خود اجرا کنید. دیگر نیازی نیست برای هر تغییر برنامه، هزینه کنید؛ خودتان آقای خودتان باشید.
پیشنیازها: برای شروع به چه چیزهایی نیاز داریم؟
قبل از اینکه سراغ کامپیوتر برویم، مطمئن شوید این تجهیزات را دارید:
- ریسه بلوطی فول کالر: معمولاً با چیپست WS2811 یا UCS1903.
- کنترلر پیکسلی: مدلهای رایج T1000S، T8000 یا کنترلرهای وایفای جدید.
- کارت حافظه (SD Card): ترجیحاً ۲ تا ۸ گیگابایت (فرمت شده با FAT32).
- نرمافزار مادر: دانلود آخرین نسخه نرمافزار LED Edit (ورژنهای ۲۰۲۴ به بالا برای کنترلرهای جدید بهترند).
مرحله اول: نصب و تنظیمات اولیه نرمافزار LED Edit
قلب تپنده ریسههای شما این نرمافزار است. برای تنظیم کنترلر T1000 برای ریسه، مراحل زیر را قدمبهقدم انجام دهید:
روش ایجاد پروژه جدید:
- برنامه را باز کنید. روی File > New Project کلیک کنید.
- انتخاب نوع کنترلر (حیاتیترین مرحله):
- یک پنجره باز میشود. اگر کنترلر شما T1000S قدیمی است، مدل T-1000S را انتخاب کنید. اما اگر کنترلر جدید خریدهاید، معمولاً باید روی T-1000S-WS2811 تنظیم کنید.
-
- نکته فنی: اشتباه در انتخاب نوع آیسی (IC) باعث میشود رنگها قاطی شوند یا ریسه روشن نشود.
چیدمان الایدیها (Layout):
به منوی Auto Layout بروید. اینجا باید به نرمافزار بگویید ریسهها را چطور نصب کردهاید؟
-
- حالت مارپیچ (Snake): اگر سیم ریسه از انتهای ردیف اول به ابتدای ردیف دوم برمیگردد.
- حالت Z (Z-mode): اگر سیمکشی را قطع کردهاید و همه ردیفها از یک سمت شروع میشوند.
- تعداد ستون (X) و ردیف (Y) را دقیق وارد کنید.

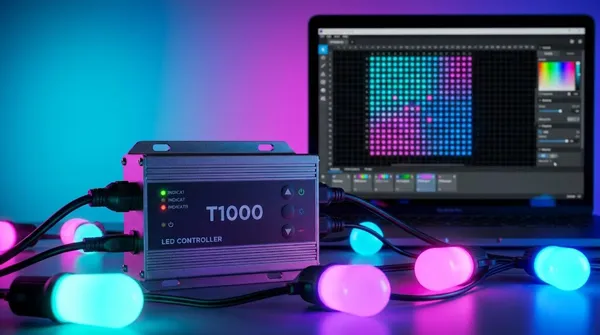

مرحله دوم: ساخت و دانلود افکت ریسه بلوطی
حالا که نقشه را کشیدید، نوبت هنرنمایی است. شما دو راه دارید:
استفاده از افکتهای آماده نرمافزار
در تب Effect سمت راست، صدها انیمیشن آماده (آتشبازی، رنگینکمان، متن متحرک) وجود دارد. روی هرکدام کلیک کنید و دکمه Record (دایره قرمز) را بزنید تا ضبط شود.
استفاده از ویدیوهای اختصاصی (Video Capture)
میخواهید لوگوی شرکت یا یک فیلم خاص پخش شود؟
- گزینه Open Video را بزنید.
- فایل ویدیویی (AVI یا SWF) را بارگذاری کنید.
- دکمه ضبط را بزنید تا فریمبهفریم روی پیکسلهای شما ضبط شود.
مرحله سوم: خروجی گرفتن و انتقال به کنترلر
وقتی ضبط افکت تمام شد:
- گزینه Export > Generate LED File را بزنید.
- یک پوشه انتخاب کنید. نرمافزار فایلی با نام 00.led به شما میدهد.
- فرمت کردن رم: کارت SD را به کامپیوتر بزنید. حتماً آن را با فرمت FAT32 فرمت کنید (Quick Format نزنید).
- فایل 00.led را مستقیماً در ریشه (Root) رم کپی کنید. (داخل هیچ پوشهای نباشد).
عیبیابی: چرا ریسههای من درست کار نمیکنند؟
اگر بعد از انجام مراحل بالا به مشکل خوردید، راه حل شما اینجاست:
۱. چرا رنگ قرمز و سبز جابجا شده؟ (RGB vs GRB)
این مشکل در تنظیمات نرمافزار است. در بخش Settings، ترتیب رنگها را از RGB به GRB تغییر دهید و دوباره خروجی بگیرید.
۲. چرا چراغها چشمک میزنند (Flickering)؟
این معمولاً مشکل نرمافزاری نیست. احتمالاً منبع تغذیه (پاور) شما ضعیف است یا سیم «منفی» (GND) بین کنترلر و پاور به درستی متصل نشده است.
۳. چرا چراغ Error روی کنترلر چشمک میزند؟
- یا رم فرمت نشده است.
- یا فایل 00.led نامگذاری غلطی دارد.
- یا رم بالای ۸ گیگ است و کنترلر نمیخواند.
سوالات متداول کاربران
آیا با گوشی موبایل هم میتوان این ریسهها را برنامه داد؟
بله، برای این کار باید از کنترلرهای جدید Wi-Fi Pixel استفاده کنید که اپلیکیشن موبایلی مخصوص دارند و دیگر نیازی به رم SD ندارند. (برای خرید این کنترلرها اینجا کلیک کنید).
هر پورت کنترلر T1000 چند شعله لامپ را ساپورت میکند؟
به طور استاندارد تا ۲۰۴۸ پیکسل (حدود ۱۰۰ متر ریسه بلوطی استاندارد) را میتوانید به یک T1000 متصل کنید. برای متراژ بالاتر باید از T8000 استفاده کنید.
نیاز به تجهیزات دارید؟
اگر کنترلر شما سوخته یا نیاز به ریسههای بلوطی جدید با گارانتی تعویض دارید، از بخش سایت ما دیدن کنید. ما در آوانور آریا، فایلهای آماده تست شده را هم به عنوان هدیه روی کنترلرها به شما تقدیم میکنیم.
لینک دانلود مستقیم led edit 2024 ورژن V10.1
پسورد تمامی فایل های فشرده شده: avanoorarya.ir
